OSPF_2

Area 중 STUB 환경을 갖고 있는 Area는 IA/ E 차단해도 된다.

단, ABR에 대한 디폴트 경로가 필요하다.

(stub가 선언된 area에서는 abr을 대상으로하는 디폴트 경로가 생성된다.___O* IA 로 표시됨.



E2 / E1 / N2 / N1 -> 외부 네트워크의 경로값을 알 필요가 없다.

Area의 모든 멤버 라우터에게 해당 Area가 stub임을 알려준다.(stub 선언)



#stub

conf t

router ospf 1

area 1 stub

---> RIP 라우터에 적용 했을 경우

O* IA 라고 뜬다. 이게_stub가 선언된 area에서는 abr을 대상으로하는 디폴트 경로가 생성된다.



STUB를 했는데! 통신은 된다!

결국, OSPF_STUB 선언은 강력한 축약이다!!!



<완전 STUB 환경 구현>

> totally stub

IA도 차단하고 싶어!

ABR에서 area 1 stub no-summary





< stub 제약 사항 >

1. 백본 area가 될 수 없다.

2. 가상 링크 설정 시 트랜짓 Area(Transit)가 될 수 없다.

(vitual-link)

3. Area 내부에 ASBR을 둘 수 없다.(NSSA는 예외)



NSSA : NO SO  Stuby Area  : stub이지만 stub하지 않다.

*stub : E를 *차단하겠따.

*차단하겠따: E를 차단하지 않겠다.



#NSSA

conf t
router ospf 1
area 1 nssa

>>

외부 네트워크를 차단한다.(stub) 근데 정보를 봐야한다,(nssa)



nssa를 선언한 abr 라우터 는 areaw에 naas에 디폴트

nssa를 선언할 area의 모든 라우터에소 area2 nssa를 선언

디폴트 경로가 자동으로 생성되지 않는다.

abr에서 area 2 nssa dsfault-information-originate



---------------------------------------



Virtual-link : 가상링크

가상링크 생성

>> 상민이와 진혁이의 사이가 가상링크

conf t

router ospf 1

area X virtual-link Router-id

*X transit Area

*Router-id : 상대방 abr의 라우터 id

ex) area 2 virtual-link 1.128.96.1



---------------------------------------

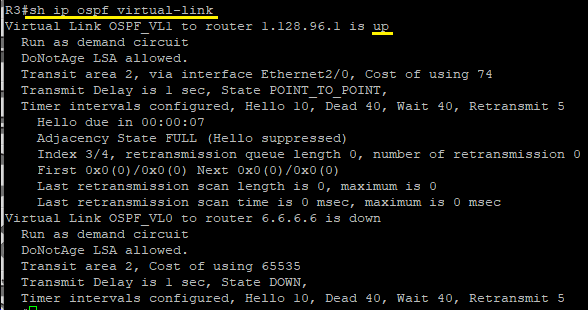

sh ip ospf virtual-link

`
